Bài 3. Thiết bị, vật liệu, dụng cụ dùng cho lắp đặt mạng điện trong nhà

Bài tập 1

Khi lựa chọn aptomat dùng cho mạng điện trong nhà, cần đảm bảo yêu cầu nào sau đây?

A. Cường độ dòng điện định mức của aptomat lớn hơn cường độ dòng điện qua đồ dùng điện và điện áp định mức của aptomat lớn hơn điện áp của mạng điện trong nhà.

B. Cường độ dòng điện định mức của aptomat lớn hơn cường độ dòng điện qua đồ dùng điện và điện áp định mức của aptomat bằng điện áp của mạng điện trong nhà.

C. Cường độ dòng điện định mức của aptomat bằng cường độ dòng điện qua đồ dùng điện và điện áp định mức của aptomat lớn hơn điện áp của mạng điện trong nhà.

D. Cường độ dòng điện định mức của aptomat bằng cường độ dòng điện qua đồ dùng điện và điện áp định mức của aptomat bằng điện áp của mạng điện trong nhà.

Lời giải chi tiết:

Đáp án A

Bài tập 2

Khi lựa chọn aptomat tổng cho mạch điện trong nhà, biết cường độ dòng điện của mạch điện chính có độ lớn 15 A, nên chọn aptomat có cường độ dòng điện định mức là

A. 16 A.

B. 20 A.

C. 25A.

D. 30 A.

Lời giải chi tiết:

Đáp án: B. 20 A.

Giải thích: Khi chọn aptomat, thường chọn dòng điện định mức lớn hơn dòng điện thực tế khoảng 20-30%. Vì vậy, với dòng điện 15A, ta nên chọn aptomat 20A.

Bài tập 3

Một mạch điện có điện áp 220 V, tổng công suất tiêu thụ của các đồ dùng điện trong mạch là 2 600 W. Cần chọn aptomat cho mạch điện có cường độ dòng điện định mức bao nhiêu?

A. 16 A.

B. 20A.

C. 25A.

D. 30 A.

Lời giải chi tiết:

Đáp án: A

Bài tập 4

Khi chọn công tắc điện, cần căn cứ vào yếu tố nào sau đây?

A. Điện áp định mức và dòng điện định mức của công tắc điện.

B. Điện áp định mức của đồ dùng điện và dòng điện qua đồ dùng điện.

C. Điện áp của mạng điện trong nhà và dòng điện qua đồ dùng điện.

D. Điện áp và dòng điện của mạng điện.

Lời giải chi tiết:

Đáp án: C

Bài tập 5

Khi lựa chọn ổ cắm điện kéo dài để cung cấp điện cho bàn là điện có công suất 2 000 W, nên chọn ổ cắm có thông số kĩ thuật nào sau đây, biết điện áp mạch điện là 220 V?

A. 10A-250V.

B. 12A-250V.

C. 15A-250V.

D. 20A-250V.

Lời giải chi tiết:

Đáp án: B

Bài tập 6

Tiết diện dây dẫn điện dùng cho mạng điện trong nhà được lựa chọn phụ thuộc vào

A. chiều dài của dây dẫn điện.

B. công suất của đồ dùng điện.

C. điện áp mạng điện.

D. vị trí lắp đặt mạng điện.

Lời giải chi tiết:

Đáp án: B. công suất của đồ dùng điện.

Giải thích: Tiết diện dây dẫn phụ thuộc vào cường độ dòng điện chạy qua nó, mà cường độ dòng điện lại liên quan đến công suất của đồ dùng điện.

Bài tập 7

Với mạng điện có điện áp 220 V và tổng công suất đồ dùng điện là 4 000 W, nên chọn dây dẫn có tiết diện là

A. 1,5 mm².

B. 2 mm².

C. 2,5 mm².

D. 3,5 mm².

Lời giải chi tiết:

Đáp án: C. 2,5 mm².

Giải thích: Để tính toán chính xác, cần tham khảo bảng tra cứu tiết diện dây dẫn theo công suất và chiều dài. Tuy nhiên, với thông tin hạn chế, ta có thể ước lượng chọn dây 2.5mm² là phù hợp với công suất 4000W

Bài tập 8

Để bọc và cách điện mối nối dây dẫn điện trong mạng điện, nên sử dụng vật liệu nào dưới đây?

A. Giấy khô.

B. Vải tẩm sơn cách điện.

C. Băng dính cách điện.

D. Ni lông (giấy) dán kính.

Lời giải chi tiết:

Đáp án: C. Băng dính cách điện.

Giải thích: Băng dính cách điện là vật liệu chuyên dụng để cách điện mối nối dây dẫn, đảm bảo an toàn.

Bài tập 9

Trong mạng điện, ống luồn dây được sử dụng nhằm mục đích chủ yếu là

A. ổn định điện áp của mạng điện.

B. bảo vệ dây dẫn điện.

C. giảm thiểu nguy cơ chập cháy.

D. tăng tính thẩm mĩ cho mạng điện.

Lời giải chi tiết:

Đáp án: B. bảo vệ dây dẫn điện.

Giải thích: Ống luồn dây giúp bảo vệ dây dẫn khỏi tác động cơ học, hóa học, nhiệt độ và các yếu tố môi trường khác.

Bài tập 10

Khi lắp đặt mạng điện trong nhà, dụng cụ nào dưới đây được dùng để đo chiều dài dây dẫn điện?

A. Thước cuộn.

B. Thước góc.

C. Thước cặp.

D. Thước đo lỗ.

Lời giải chi tiết:

Đáp án: A. Thước cuộn.

Giải thích: Thước cuộn được sử dụng để đo chiều dài của các vật liệu như dây dẫn.

Bài tập 11

Khi lắp đặt mạng điện trong nhà, dụng cụ nào dưới đây được dùng để cắt ống luồn dây?

A. Đạo.

B. Kéo.

C. Kìm cắt dây.

D. Cưa.

Lời giải chi tiết:

Đáp án: D

Bài tập 12

Sản phẩm nào dưới đây thuộc nhóm vật liệu cách điện?

A. Ông luồn dây điện.

B. Dây dẫn điện lõi đồng.

C. Aptomat.

D. Công tắc và ổ cắm điện.

Lời giải chi tiết:

Đáp án A

Bài tập 13

Khi lắp đặt mạng điện trong nhà, dụng cụ nào được lựa chọn để hỗ trợ lắp đặt thiết bị điện ở các vị trí tường cứng?

A. Tuốc nơ vít.

B. Búa.

C. Khoan cầm tay.

D. Kìm cắt dây.

Lời giải chi tiết:

Đáp án C

Bài tập 14

Với mạng điện trong nhà có điện áp 220 V, hãy tính toán để lựa chọn aptomat phù hợp cho mạch điện có công suất tiêu thụ là 3 200 W.

Lời giải chi tiết:

Tính cường độ dòng điện: I = P/U = 3200W / 220V ≈ 14.5A.

Chọn aptomat có dòng điện định mức lớn hơn khoảng 20-30%: 14.5A x 1.3 ≈ 18.85A. Vậy nên chọn aptomat 20A.

Bài tập 15

Dựa vào Bảng 3.1, lựa chọn tiết diện của dây dẫn điện cho mạch điện có công suất là 3 000 W, sử dụng mạng điện trong nhà có điện áp 220 V.

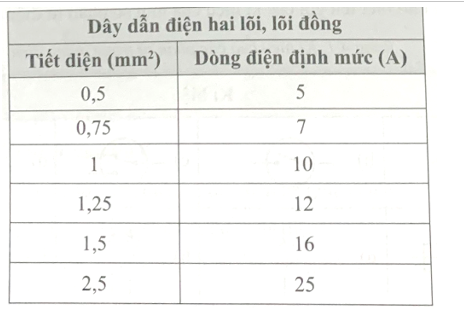

Bảng 3.1. Dòng điện định mức của dây dẫn điện bọc nhựa PVC

Lời giải chi tiết:

Cường độ dòng điện của mạch điện I là I = 3 000 : 220 = 13,64 (A). Theo bảng 3.1, cần chọn dây dẫn điện có tiết diện là 1,5 mm2.
